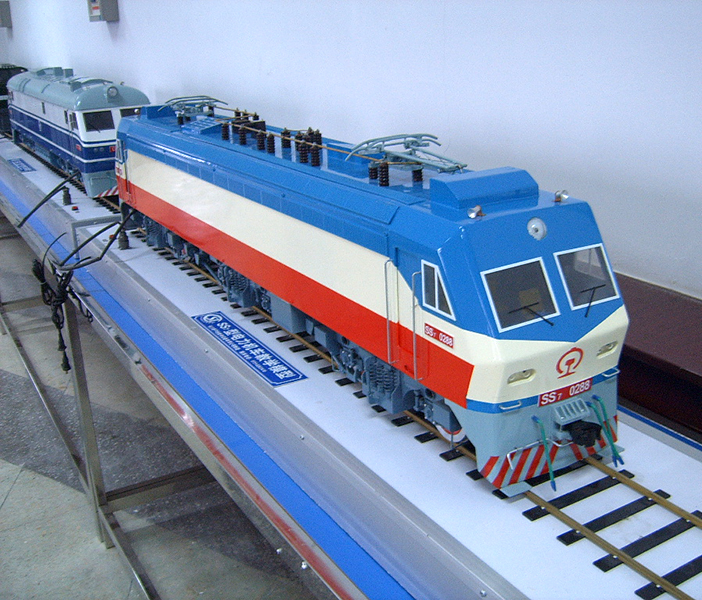

一、SS7型電力機車規格比例：1:20

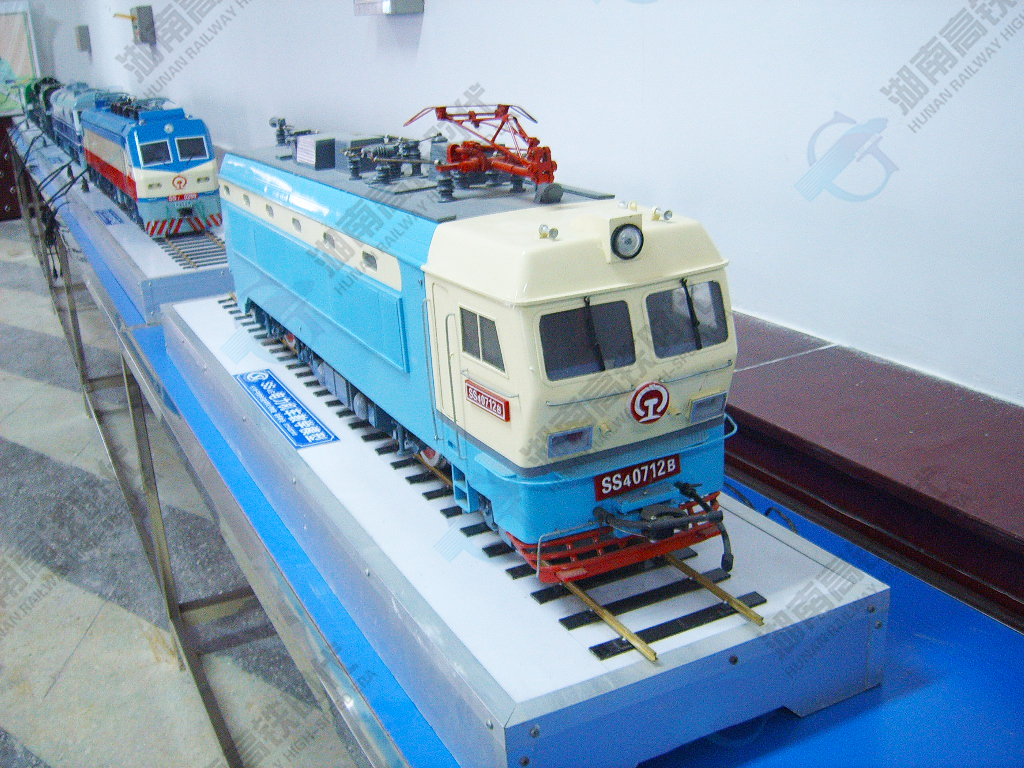

二、SS4型電力機車規格比例：1:20

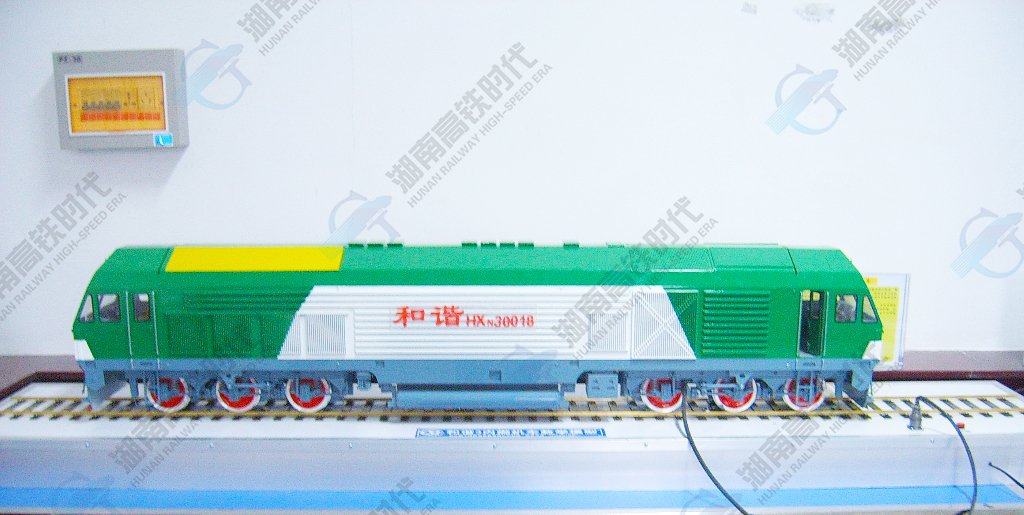

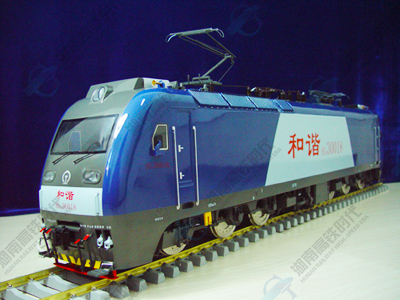

三、和諧號3型機車規格比例：1:20

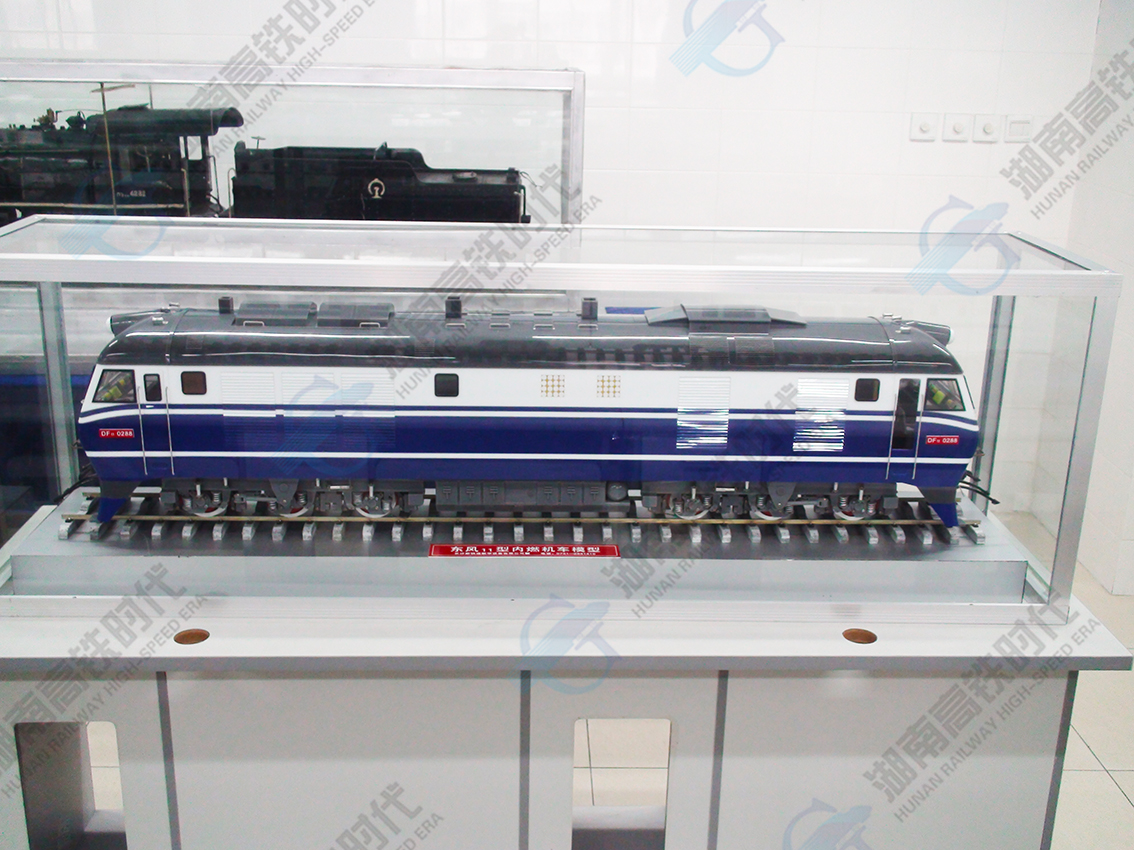

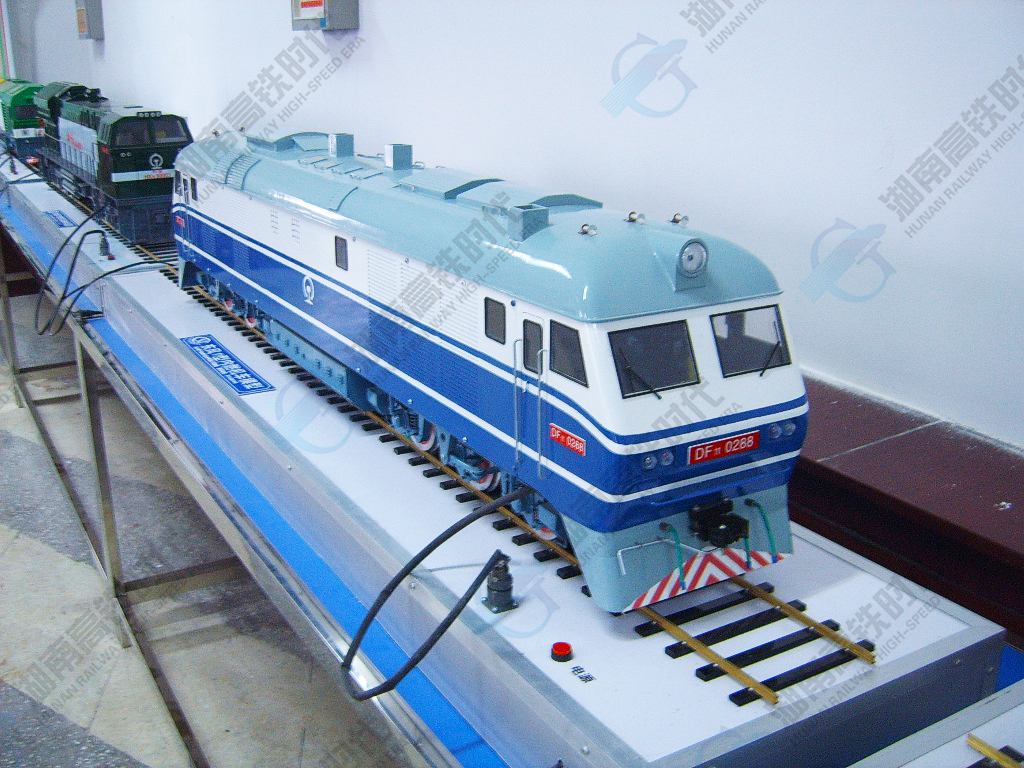

四、內燃機車DF11 規格比例：1:20

DF11型內燃機車

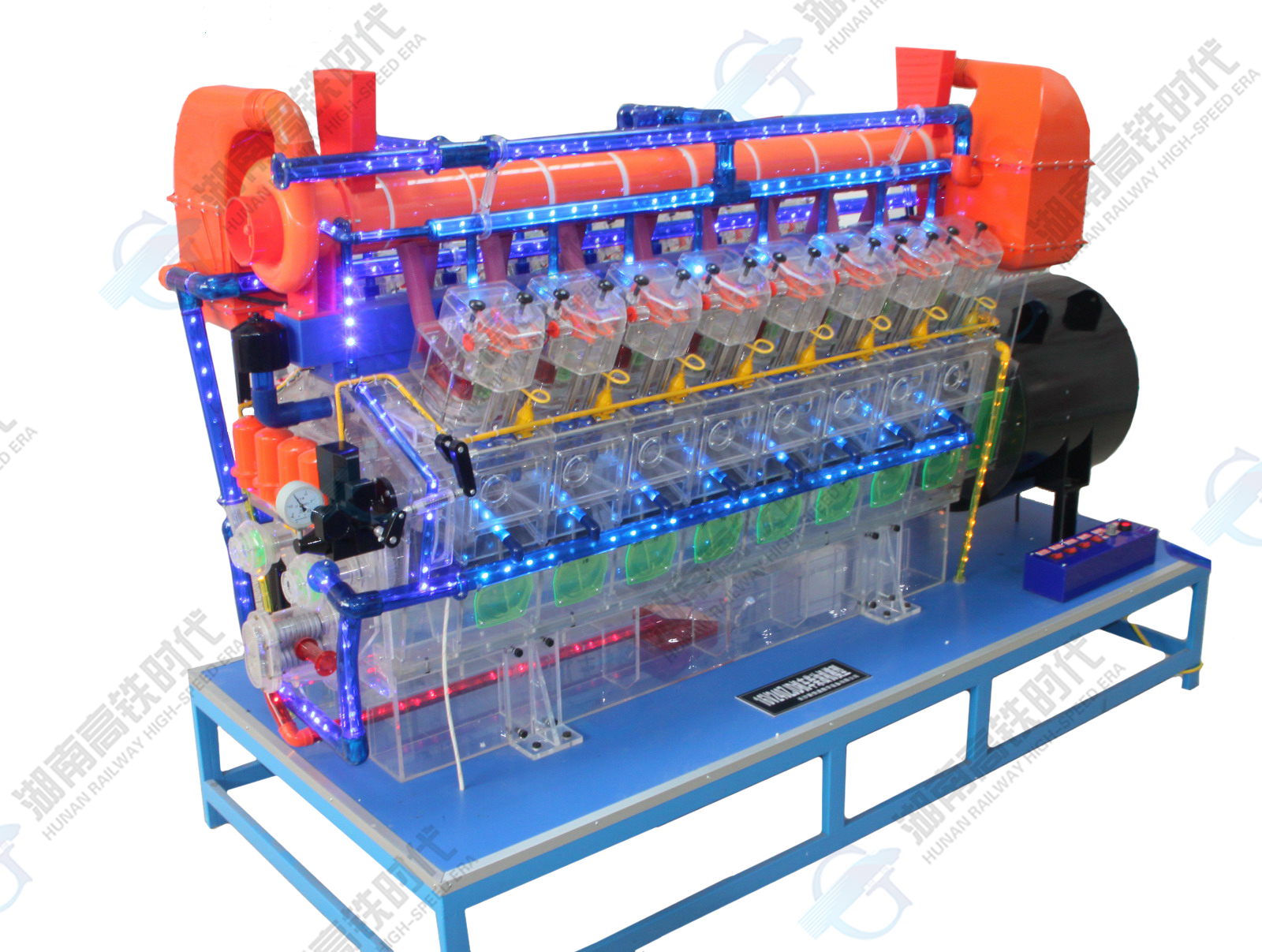

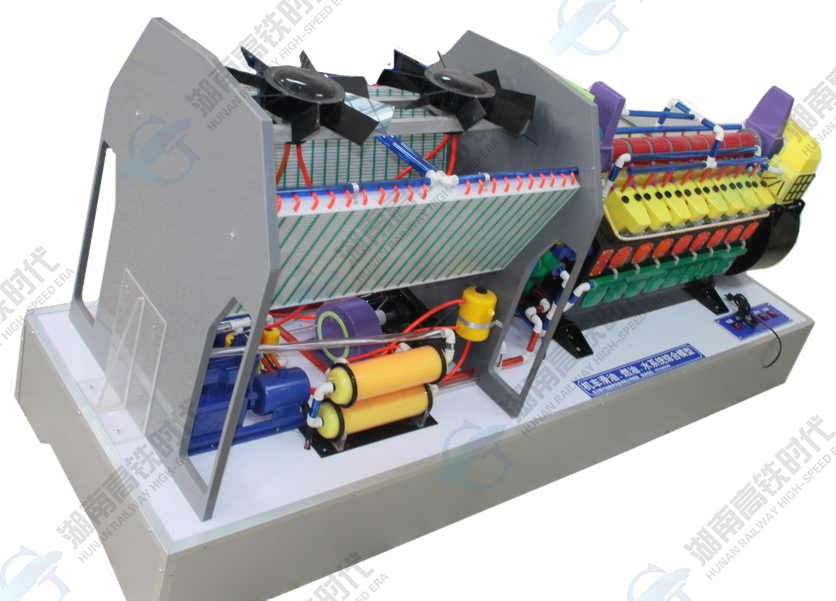

五、內燃機車柴油機

1.外殼采用透明亞克力材料制作，內部零件采用鋁合金、彩色亞克力、高強度工程塑料等材料制作。
2.所有結構部件齊全，所有部件可反復拆卸演練。
3.電動演示柴油機動作原理，燈光演示冷卻系統、滑油系統、燃油系統工作原理。
4.配設備托盤。

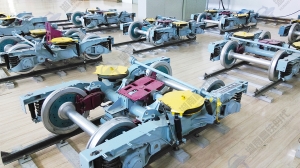

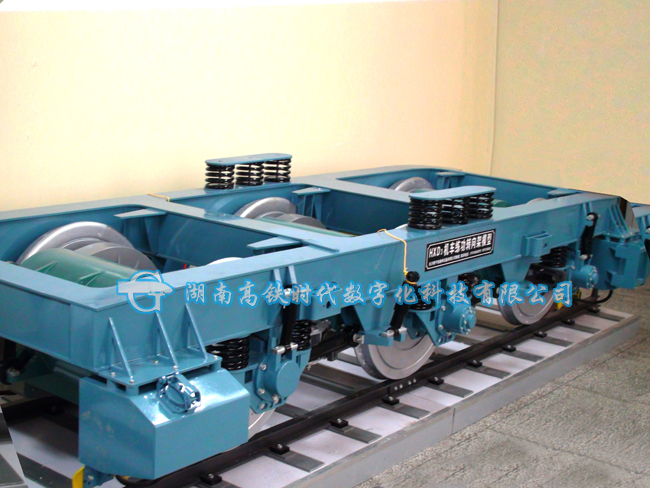

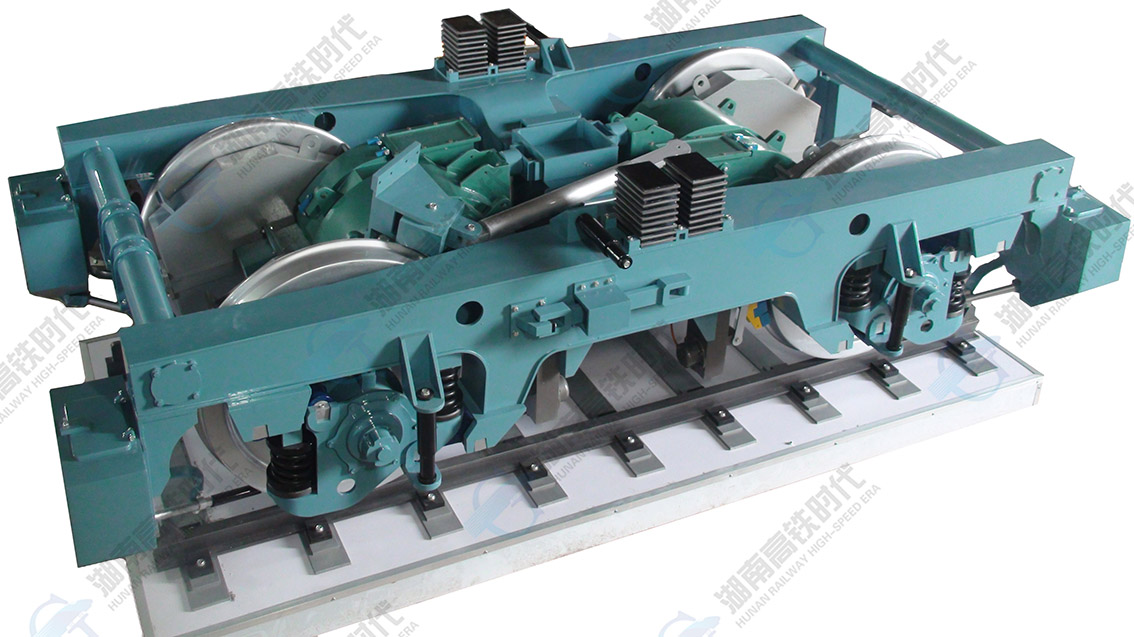

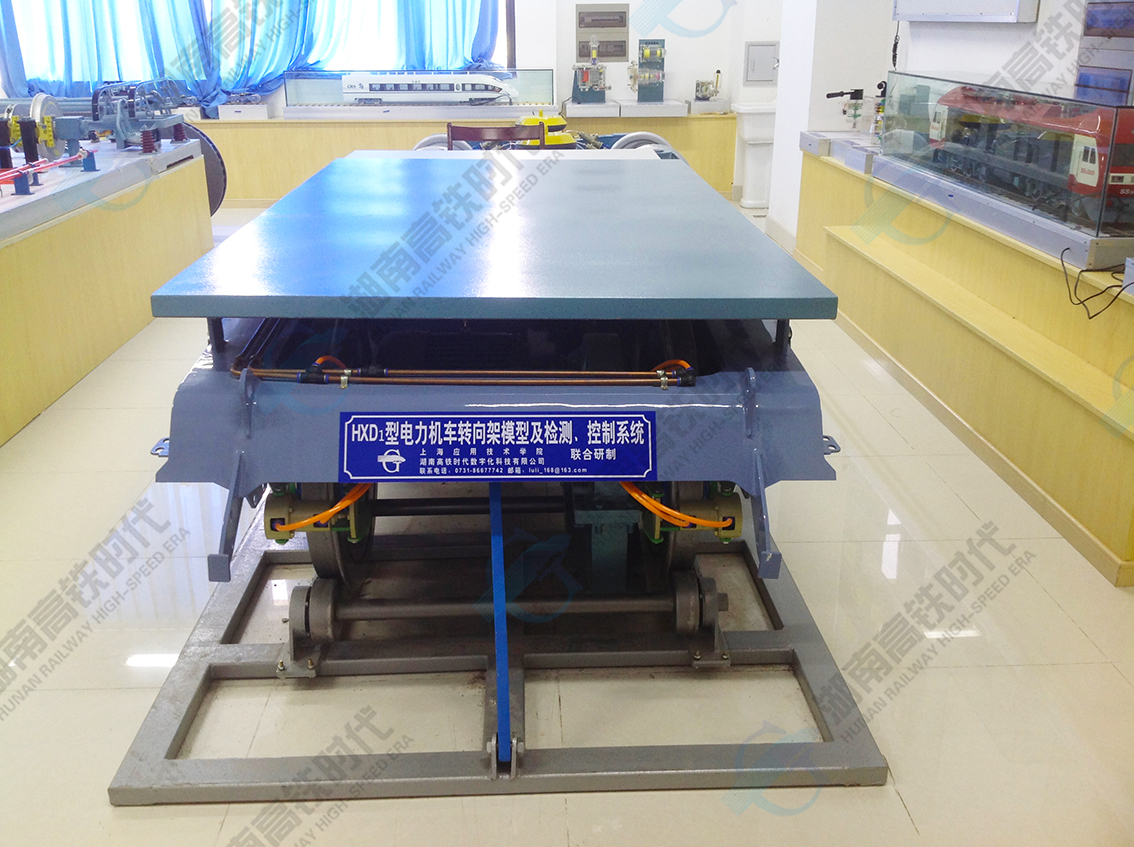

六、電力機車轉向架模型及檢測、控制系統

HXD1型電力機車轉向架配兩套傳動系統。每套傳動系統由三相異步電機、傳動齒輪箱、抱軸箱和盤型制動器組成。軸箱內裝配整體式圓錐滾動軸承, 軸箱采用單側軸箱拉桿定位，一系采用鋼質彈簧和減震器減振,轉向架一側四個彈簧分別在一端裝配圓柱形壓力傳感器，軸箱端蓋設有速度傳感器。制動采用輪盤空氣制動,車輪兩側裝有制動盤，制動盤與車輪之間通過螺栓連接，裝配氣缸、氣動匹配元件、配備相應壓縮空氣泵。由電磁閥控制氣缸動作，即達到制動、緩解的實驗要求，制動時，電流表電流明顯增高。全鋼滾筒式試驗臺，采用兩個4.5KW三相異步電機、電機轉速控制在1400r/min以內。兩個齒輪減速箱傳動。

七、HXD1型電力機車空調機組

HXD1型電力機車空調機組、控制顯示柜、專用檢修工具、動態原理圖等設備組成，空調安裝在長×寬×高3200×1750×800的移動底座上,底座安裝兩萬向、兩固定導輪，方便實驗臺移動及老師和學生的操作、拆裝、檢測和排除故障等；控制顯示柜通過組合電源線可以與空調快速連接，主要為機車空調提供電源、負載保護、運行控制、測量顯示機車空調工作時的各種參數、可以通過專用儀器測量出風量及設置常見的故障等。控制顯示柜主要顯示的參數：系統電壓、電流、兩臺壓縮機的工作狀況、壓縮機高壓、低壓、蒸發箱溫度、出風口溫度、環境溫度等。可以通過故障盒或電腦設置空調常見故障，供學生分析、判斷及排除故障等。
